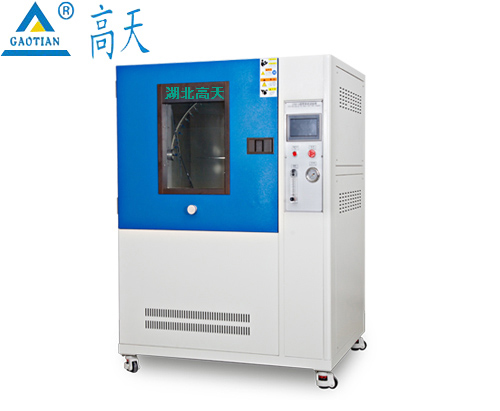

淋雨試驗裝置技術指標
試驗室分別由測試臺、儲水槽（客戶自備）、控制箱、轉盤、和噴淋系統組成。
主要技術參數：
一、試驗室總尺寸：深10×寬10×高3.2 M（客戶自備房間和蓄水池）
   噴淋系統：由水泵、水壓表、固定式噴管支架組成，
（1）IP34淋雨裝置
1、擺管：半徑600MM，其他尺寸也可定制。
2、擺管內徑：¢16MM
3、噴頭內孔：0.4MM
4、噴水孔距離：50MM
5、擺管材料：304不銹鋼工業管
6、噴嘴夾角：IP3：120°，IP4:180°
7、擺管角度：IP3:120°，IP4:360°（近似）
8、噴水流量：R600擺管：2.9L/M，
9、流量計算：噴頭孔數X0.07L/M=擺管出水流量，可設置噴水流量
10、機架材料：鍍膜鋁合金型材，40X80MM候2MM
（2）IP56淋雨試驗裝置
1、IP56噴淋系統：IP5噴頭1個，IP6噴頭1個
2、噴頭孔徑：IP5：¢6.3MM，IP6：:12.5MM
3、噴頭連接方式：螺紋連接，與水管采用活套連接，操作簡單方便
4、噴水流量：IP5：12.5L/M ±0.625L , IP6:100L/M±5L
5、噴射時間：通用標準3分鐘，或更多時間可設定。
6、噴射距離：樣品離噴頭2.5-3米，由測試人員控制距離。
7、噴頭材料：304不銹鋼。
8、噴頭連接軟管：帶不銹鋼絲進口透明軟管。
（3）水箱
1、內箱直徑：800Mm，高度1000Mm
2、箱體材料：304不銹鋼，厚度2Mm
3、水位：透明軟管，陪不銹鋼尺觀察水位，標尺1.5M
4、水箱水位控制：不銹鋼浮球，溢水孔配合
（4）通用轉盤系統
1、轉盤直徑：500Mm
2、轉盤轉速：1-3轉/分鐘，可調。
3、轉盤角度：可傾斜15度
4、轉盤材料：304不銹鋼，激光切割而成，配綁帶固定樣品。
5、帶電測試：配防水插座（預先注明）
6、轉盤高度：雙層可調節高度，調節機構為螺桿原理。
7、轉盤移動性：四個萬向腳輪任意移動，帶剎車。
8、轉盤材料：304不銹鋼
9、轉盤動力系統：東元電機+減速系統+變頻器
（5）控制系統
1、采用觸屏和PLC及步進閉環控制系統
2、水泵流量控制：采用變頻器調速
3、噴水流量：通過流量計閉環反饋系統，可觸摸屏直接設定
4、觸摸屏：MGCE  7寸 真彩
5、PLC：信捷
6、控制功能：滴水盤上下高度、擺管角度、噴水流量、轉盤轉速、測試時間設定、滴水盤自動排水并吹干。
7、保護裝置：漏洞保護、缺水保護、過載保護、安全距離保護。
（8）結構材質和配件系統：
1、噴水軟管：4米
2、水箱：304不銹鋼
3、不銹鋼方通
4、電氣控制配件選用正泰、歐姆龍、臺灣士研、施耐德等國際知名品牌
5、水泵：3個 3KW 臺灣品牌
6、觸摸屏、PLC、傳感器
